在 Swarm 集群环境部署 Fabric 区块链

前言

fabric 部署本来就是一件麻烦的事情，如果还涉及到多机环境部署那就更加的麻烦了。
因为 fabric 推荐部署在 docker 环境中，那很自然地想到通过集群部署工具来部署 fabric。本文就通过例子来说明如何在 Swarm 集群中部署 fabric 区块链网络。

还有之前看到过张海宁的k8s 部署方案，供大家参考。

文中所有 IP 地址,如 192.168.1.93，都需要根据你本地的情况输入。

本例子 github 地址：fabric-in-swarm , 欢迎 star.

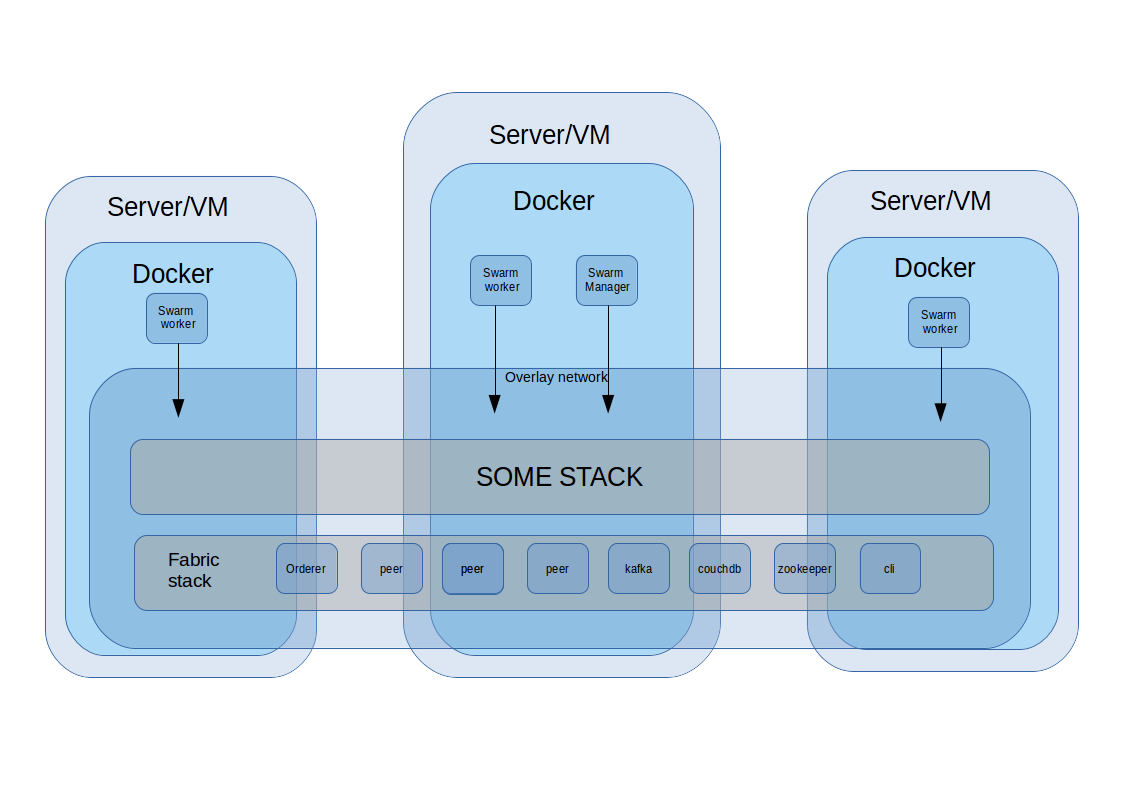

架构说明

docker swarm 会在各台机器之上创建一个 overlay 虚拟网络，通过 swarm 启动的 container 可以跨主机互相访问。

docker service 是 swarm 编排的最小单位，可以配置运行的镜像、网络端口、环境变量等，一个 service 可以启动多个 container 进行负载均衡。不过因为区块链中每个节点都有不同的配置，本例子中每个 service 只跑一个 container。后续可以继续探讨启动多个 container 的场景。

docker stack 则是一组 service 的合集，每个 stack 会默认创建一个 default 的 overlay 网络，其中还可以再配置其他网络。 stack 本意是技术栈，通过在 stack 中配置前后端、中间件等 service，可以实现一键部署整个技术栈。本例子的 stack 中，配置了 1 个 orderer、4 个 peer 和 1 个 cli 一共 6 个 service。后续可以根据需要加入 kafka、couchdb 等 service。

swarm 集群会对外暴露一个 IP，通过端口映射，可以访问到具体 service 的端口。

基础环境搭建

Swarm 集群搭建

安装 docker

如果还没有安装 docker ，执行：

curl -fsSL https://get.docker.com | sh

在 leader 创建 Swarm 集群

选择一台机器作为 leader

docker swarm init --advertise-addr 192.168.1.93

这里的 ip 是整个 swarm 集群对外的 ip，所有 swarm 集群里面的容器都通过这个 ip 对外提供服务。

执行返回：

To add a worker to this swarm, run the following command:

    docker swarm join /
    --token SWMTKN-1-16kit6dksvrqilgptjg5pvu0tvo5qfs8uczjq458lf9mul41hc-dzvgu0h3qngfgihz4fv0855bo /
    192.168.1.93:2377

To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.

其他机器加入 Swarm 集群

根据第一步返回的命令加入集群：

docker swarm join /
--token SWMTKN-1-16kit6dksvrqilgptjg5pvu0tvo5qfs8uczjq458lf9mul41hc-dzvgu0h3qngfgihz4fv0855bo /
192.168.1.93:2377

所有其他机器执行命令后，在 leader 执行

docker node ls

如果能看到所有机器，说明操作成功，Swarm 集群搭建完毕。

portainer

这里推荐一个开源的 docker 后台管理工具portainer ，也支持 Swarm 集群的管理。

docker service create \
--name portainer \
--publish 9000:9000 \
--replicas=1 \
--constraint 'node.role == manager' \
--mount type=bind,src=//var/run/docker.sock,dst=/var/run/docker.sock \
portainer/portainer \
-H unix:///var/run/docker.sock

执行这个命令就可以在 Swarm 中启动，然后访问 Swarm_IP:9000 就可以进行管理后台，初次需要设置密码。

NFS 服务器搭建

因为集群容器需要读取一些文件，所以需要搭一个文件服务器。

安装 nfs-kernel-server

可以在任意台机器安装，本例子就在 swarm manager 的机器上安装的。

apt install nfs-common
apt install nfs-kernel-server

修改配置文件

vim /etc/exports

修改内容如下：

/nfs *(rw,sync,no_root_squash)

各段表达的意思如下，根据实际进行修改

/nfs   ：共享的目录
*       ：指定哪些用户可以访问
            *  所有可以ping同该主机的用户
            192.168.1.*  指定网段，在该网段中的用户可以挂载
            192.168.1.12 只有该用户能挂载
(ro,sync,no_root_squash)：  权限
        ro : 只读
        rw : 读写
        sync :  同步
        no_root_squash: 不降低root用户的权限
    其他选项man 5 exports 查看

创建目录并重启 nfs 服务

mkdir /nfs
service nfs-kernel-server restart

到此，nfs 的服务就搭建好了。

连接挂载 nfs 服务器

执行 showmount -e + 主机 IP 测试和 nfs 服务器是否能够联通

apt install nfs-common

showmount -e 192.168.1.93

如果看到返回：

Export list for 192.168.1.93:
/nfs *

说明文件服务器是 ok 的。

将该目录挂载到本地，每个机器都需要挂载，包括管理节点的机器。为的是保证每台机器都能够从/mnt/nfs/目录获取数据。

mkdir -p /mnt/nfs
mount 192.168.1.93:/nfs  /mnt/nfs

访问本地的/mnt/nfs 目录，就可访问服务端共享的目录了。

部署 Fabric

部署文件准备

进入 nfs 目录

cd /mnt/nfs

从 github 获取示例脚本

git clone https://github.com/qiushaoxi/fabric-in-swarm.git
cd fabric-in-swarm

每个节点都需要有 fabric 相关的 docker image，我例子使用 fabric 1.0.0 版本。

如果还没有，需要在每台机器执行下载脚本，拉取 image

bash download-dockerimages.sh

如果觉得下载速度太慢，可以使用阿里云镜像加速，或者在本地部署 docker hub，具体方法可以参考本地 Docker Hub 配置 .

执行部署命令

设置相关环境变量，FABRIC_IP 是你 Swarm 管理节点的 ip

export FABRIC_IP=192.168.1.93

执行 docker stack deploy 命令启动 stack，docker-compose-cli.yaml 是 docker-compose v3 配置文件，配置了相关的 service。

示例的配置参考 fabric 官方 e2e_cli，1 个 orderer，4 个 peer，一个 cli。命令最后的 e2e 是 stack 的名称。

cd e2e_cli
docker stack deploy -c docker-compose-cli.yaml e2e

docker-compose 文件中配置了 cli 容器会自动执行脚本，执行创建通道、加入通道等一系列操作。

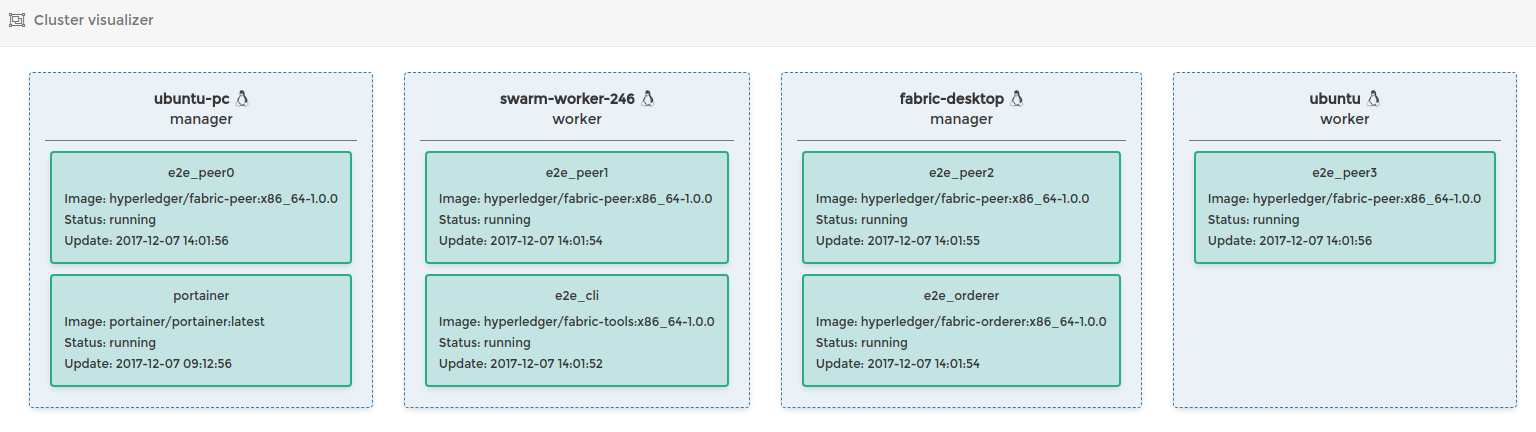

docker service 会根据每台机器的性能和负载，选择启动 container 的机器。

查看执行结果

执行下面命令，查询执行日志。

docker service logs -f e2e_cli

如果看不到内容，（我在本地可以用这个命令，阿里云看不到，原因不明）。执行

docker service ps e2e_cli

可以看到 cli 容器的 id 和运行在哪台机器上。

到运行 cli 容器的机器上执行

docker logs [cli_container_id]

查看执行日志。

如果最后出现 END-E2E，则说明执行成功。

移除 stack

执行

docker stack rm e2e

就可以停止并移除所有配置启动的 service。

其他说明

查看 stack

docker stack ls

查看 service

docker service ls

因为运行 chaincode 的 container 是通过 unix://var/run/docker.sock 启动的，不是由 swarm 启动的，所以通过 docker service 是看不到的。需要到具体执行的机器上执行

docker ps

才能看到。

而且，就算是停止了 stack 也不会自动删除这些 container，不过因为 peer 停止了，这些 chaincode 的 container 也会自动停止。
